U型骶骨骨折固定的有限元解析

【摘要】

采取有限元法對三類U型骶骨骨折后手術固定模型的生物力學特征進行了研發。在此前創建并驗證有效的完好腰椎—骨盆模型的根基上，創建了三類U型骶骨骨折手術固定模型：

①S1S2貫通螺釘（S1S2），

②L4–L5椎弓根螺釘+髂骨翼螺釘（L4L5+IS），

③L4–L5椎弓根螺釘+S1貫通螺釘+髂骨翼螺釘（L4L5+S1+IS）。

接著，通過對L4上外表加以400N豎直向下的力并且7.5N·m不同方向的扭矩（前屈、后伸、軸向轉動、軸向側彎），對照三類固定方法在坐姿和站姿下構成的骨折裂縫分離值和最大應力的差別。研發結果標明，在不同姿勢下，不同手術組構成的骨裂縫分離值為：L4L5+S1+IS遠小過L4L5+IS和S1S2。針對內植入物而言，上述三類固定方法構成的最大應力值為L4L5+IS>L4L5+S1+IS>S1S2；針對椎間盤而言，上述三類固定方法構成的最大應力值為S1S2宏大于L4L5+S1+IS和L4L5+IS。綜合參考，針對U型骶骨骨折而言，能夠率先參考L4L5+S1+IS固定方法進行固定。本文研發的目標在于通過較為采取三類不同的內固定方法固定U型骶骨骨折后的生物力學的差別，從而為臨床手術供應有效的考慮。

【要害詞】U型骶骨骨折；S1S2貫通螺釘；L4–L5椎弓根螺釘；髂骨翼螺釘；骨折裂縫分離

引言

骶骨骨折常產生于低空墜落、車禍等事故中，約占骨盆骨折的17%～30%[1]。根據骨折線位子的不同可將骶骨骨折劃為H型、U型、T型及人字型骨折[2]。因為骶骨骨折的品種繁瑣，每種骶骨骨折的治愈計劃眾多，因此造成現階段對骶骨骨折的治愈計劃尚未統一。假設治愈不當，將造成創傷性脊柱—骨盆分離（traumatic spine pelvic dissociation），進而使骨盆并且腰椎的安穩性遭到牽連[3-4]，臨床上常表現為由骨折近端嚴重滑脫（high-grade spondylolisthesis）所造成的腰骶部畸形、骨盆后環顯著失穩及混合型神經性能侵害[2-3]。另外，骶骨骨折常伴隨腰骶叢神經傷害，產生的幾率為94.3%，后者為患者后續致殘的首要原因[5]。

U型骶骨骨折是一類特殊的骶骨骨折，臨床表現為骶骨兩側縱行骨折歸并橫行骨折[6]，多數患者為自盡性跳樓骨折，因而又將其稱為“自盡性骨折”，這類骨折傷害造成脊柱和骶骨中上部與骨盆分離。因為此類骨折的產生率過低，約占骶骨骨折的2.1%[6]，臨床醫師缺少治愈經歷且治愈比較高難，因而造成近年來內科手術的治愈計劃仍存在較大爭論[7]。

Keating等[8]對35例患有骶骨骨折的患者采取骶髂螺釘進行固定，術后有15例（44%）患者顯現畸形愈合。張偉等[5]采取骶髂螺釘對患有縱向骶骨骨折的患者進行治愈，術后較易顯現復位遺失和固定失效情況。Zhao等[9]創建了四種骶骨骨折的有限元模型，分別采取骶髂螺釘與貫通螺釘對其進行固定，發掘采取貫通螺釘進行固定的骶骨有限元模型的安穩性大于采取骶髂螺釘固定的骶骨有限元模型的安穩性。

另外，K?ch等[10]于1994年首先報表了采取椎弓根螺釘與髂骨翼螺釘進行治愈縱向骶骨骨折的患者，并提出脊柱—骨盆固定（spinopelvicfixation）。Schildhauer等[11]在此根基上進一步提出三角固定的概念，即在全部裝置上加大橫向固定（連通左右串聯L4–L5椎弓根螺釘與髂骨翼螺釘連通棒的固定件），可以進一步加大其固定的安穩性。Berber等[12]通過生物力學試驗證實，對患有骶骨骨折的患者，采取腰椎—骨盆固定方式進行固定，可以為骨折部位供應充足的強度和安穩性，術后即刻負重。

但是，現在尚未發掘?qū)τ赨型骶骨骨折，將采取骶髂螺釘固定與采取腰椎—骨盆固定兩類不同方法的生物力學功能進行對照的研發，因而本文結合現在臨床運用比較全面的骶骨骨折治愈計劃[2,5,8-18]，提出下列三類固定方法：

①S1S2貫通螺釘（S1S2）；

②L4–L5椎弓根螺釘+髂骨翼螺釘（L4L5+IS）；

③L4–L5椎弓根螺釘+S1貫通螺釘+髂骨翼螺釘（L4L5+S1+IS）。

接著，依據實際受力狀況采取有限元法模仿前屈、后伸、軸向轉動—左旋、軸向側彎—左彎時內固定物的受力狀況，并解析受力后在骨折面構成的骨折裂縫分離值的大小，從而較為三類內固定方法固定后的生物力學功能的差別，進而為臨床手術供應絕對的考慮。

1 資料與方式

1.1 有限元模型的建立

本文選用的有限元模型節選至本課題組從前創建并經過有效性驗證的完好腰椎骨盆模型的一些節段：第四腰椎—第五腰椎（L4–L5）及骨盆節段[19]，方式如下：基于一名健康女性（165cm，65kg，35歲）的L4–L5及骨盆的微計算機斷層掃描圖片（micro-computer tomography，micro-CT）獲得模型的邊緣數據（此micro-CT圖片由天津醫院—脊柱內科一病區供應，本課題組已受權能夠應用該信息），接著借用此邊緣建立完好的L4–L5及骨盆模型。此中，L4–L5節段含蓋：皮質骨、松質骨、后部構造、高低終板、軟骨、髓核、纖維環并且黃韌帶（ligamentum flavum，LF）、橫突間韌帶（inter-transverse ligament，ITL）、棘間韌帶（interspinous ligament,ISL）、棘上韌帶（supraspinous ligament,SSL）、關節囊韌帶（zygapophyseal joint capsules ligament,ZCL）、前縱韌帶（anterior longitudinal ligament,ALL）和后縱韌帶（posterior longitudinal ligament，PLL），此中髓核占椎間盤總量的40%～50%[20]；骨盆，含蓋：皮質骨、松質骨、恥骨聯合、骶髂軟骨并且骶髂前韌帶（anterior sacroiliac ligament，ASL）、骶髂后韌帶（長）（long posterior sacroi liacligament,LPSL）、骶髂后韌帶（短）（short posterior sacroiliac ligament,SPSL）、骶棘韌帶（sacro-spinous ligament,SSL）、骶結節韌帶（sacrotuberous ligament，STL）、恥骨弓狀韌帶（arcuate pubic ligament，APL）、髂腰韌帶（iliolumbar ligament，ILL）等構成，一切韌帶被給予只可承受拉力。

針對L4–L5模型，皮質骨與終板均采取殼單元來模仿，并給予其0.5mm的厚度，松質骨和后部構造采取四面體和五面體單元區分。針對骨盆模型，皮質骨和終板采取殼單元來模仿，同時給予左髂骨、右髂骨0.45mm的厚度并且骶骨1.0mm的厚度[21-23]，松質骨采取四面體和五面體單元區分，恥骨聯合采取六面體單元區分。骶骨軟骨與髂骨軟骨的厚度比為2:1，此中骶骨軟骨厚度為1.8mm，髂骨軟骨厚度為0.9mm，二者之間的間距為0.3mm[23]。在全部模型中，纖維環、髓核應用六面體單元區分，軟骨采取五面體和六面體單元區分，韌帶采取一維單元區分，并給予其對應的橫截面積。常態腰椎骨盆模型和U型腰椎骨盆骨折模型的有限元圖形分別如圖1所示。

本文根據骨折線將骶骨采取藍色和黃色兩個不同的色彩辨別，因為在骶骨骨折的同時，髂腰韌帶并且骶髂后韌帶也隨同斷裂，因而除去了髂腰韌帶并且骶髂后韌帶。

1.2內固定物的創建

本文所選用的三類內固定的資料參數均為鈦合金，此中S1貫通螺釘?shù)拈L度為180mm，直徑為6.5mm；S2貫通螺釘?shù)拈L度為160mm，直徑為6.5mm；左右髂骨翼螺釘?shù)拈L度為80mm，直徑為8mm；L4–L5椎弓根螺釘?shù)拈L度為45mm，直徑為6.5mm；串聯L4–L5椎弓根螺釘和髂骨翼螺釘?shù)倪B通棒直徑為5mm，連通左右連通棒的橫聯直徑為7mm。

1.3模型的資料參數

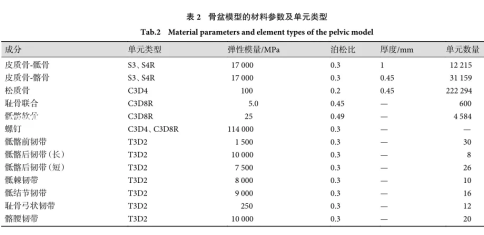

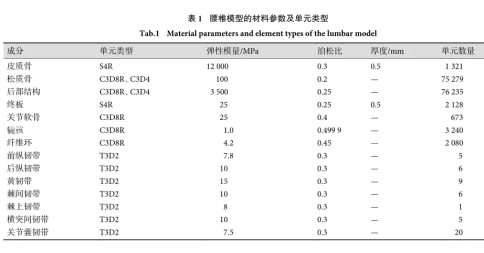

依據查看的文獻[24-26]，L4–L5和骨盆的資料參數如表1、表2所示。因為采取不同方法固定的模型的松質骨、皮質骨、后部構造并且螺釘?shù)膯卧獢?shù)目不一致，因而表1、表2中僅列出常態的腰椎骨盆有限元模型的單元數目。

1.4模型的載荷、邊緣前提設置

對U型骶骨骨折模型的L4上外表加以400N豎直向下的力并且7.5N·m不同方向的扭矩（前屈、后伸、軸向轉動—左旋、軸向側彎—左彎），分別模仿身體位于坐姿或站姿，進行前屈、后伸、軸向轉動—左旋或軸向側彎—左彎等活動時，身體本身體重加以于全部身體的受力狀況[27-28]。該載荷通過加以在L4上終板核心位子且與上終板外表耦合的功效點來實行，同時分別對左右髂骨坐骨結節面處節點和髖臼處節點的6個自由度進行束縛，模仿坐姿和站姿狀況下的束縛邊緣，如圖2所示。

一切網格區分、資料參數的定論、碰觸參數的定論、載荷并且邊緣前提的加以均在有限元前解決軟件Hyper-mesh（HyperworkInc.，美國）進行，此中軟骨與軟骨之間采取面—面碰觸、骨折面之間采取點—面碰觸、螺釘與骨面之間采取綁定束縛、螺釘與連通棒之間采取綁定碰觸。仿生計算整個在有限元軟件ABAQUS（ABAQUSInc.，法國）進行。

1.5丈量骨折裂縫分離值

未加以載荷前，對采取上述三類不同固定方法固定的骨折模型，在其骨折面處均需標志相近的三個點，分別是位于骨折線左上方點A、位于骨折線右前方點B和位于程度骨折線前方點C，如圖3所示。

因為加以載荷后，在骨折面處會構成相對滾動，進而在骨折面會構成骨折裂縫分離值，即分別丈量與點A所相應的點A1、A2；與點B所相應的點B1、B2；與點C所相應的點C1、C2之間的距離。

2結果

2.1骨折裂縫分離值

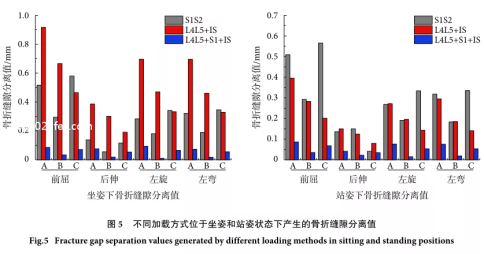

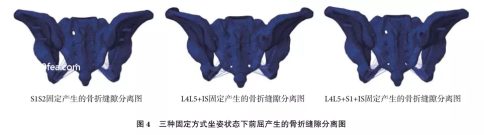

加以本文所述載荷后，在骨折面，點A、B、C構成的骨折裂縫分離值如圖4、圖5所示，此中圖4為扭曲系數加大5倍的狀況。

2.2骨折固定模型的最大應力值

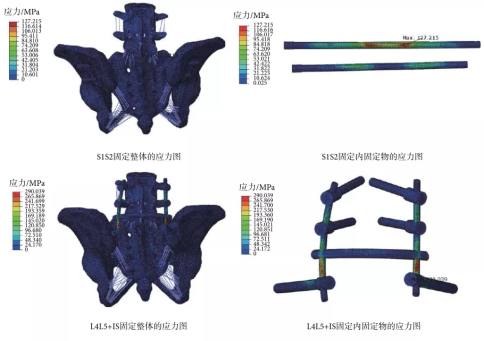

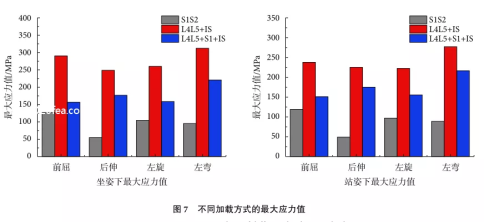

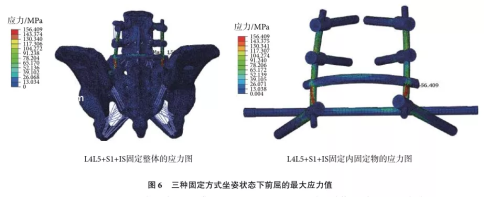

對于采取上述三類不同固定方法固定的U型骶骨骨折模型，在L4上外表加以400N豎直向下的力并且7.5N·m不同方向的扭矩（前屈、后伸、軸向轉動—左旋、軸向側彎—左彎）后，構成的最大應力均在內固定物處。由于本文采取的是仿生計劃，因而隨機選擇三類固定方法坐姿狀況下前屈的最大應力值云圖，如圖6所示。一切不同的加載方法在坐姿和站姿下構成的最大應力值，如圖7所示。

2.3腰椎間盤的最大應力值

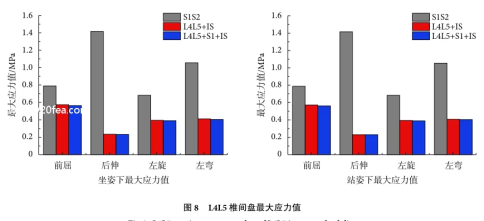

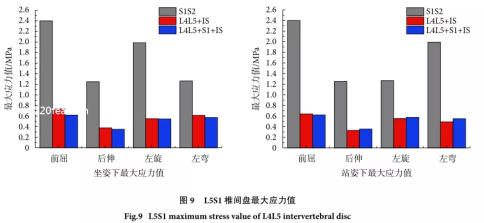

對于上述三類不同方法固定的U型骶骨骨折模型，在L4上外表加以400N豎直向下的力并且7.5N·m不同方向的扭矩（前屈、后伸、軸向轉動—左旋、軸向側彎—左彎）后，在L4L5之間的椎間盤構成的最大應力值如圖8所示，在第五腰椎與骶骨上外表（L5S1）之間椎間盤構成的最大應力值如圖9所示。

3研討

傳統治愈骶骨骨折常采取骶髂螺釘進行固定，但有關報導證實采取骶髂螺釘進行固定并非能較好地治愈骶骨骨折[4-6]。從生物力學角度看，腰椎骨盆固定能夠?qū)Ⅲw重從脊柱沿椎弓根體系及髂骨翼螺釘轉化到髂骨中，進而以免了載荷過量加以于骨折處，督促了骨折愈合[5]。多篇文獻報導采取腰椎–骨盆固定U型骶骨骨折可以供應多平面的安穩性，髂骨翼螺釘和橫聯（連通左右連通棒的固定件）可以供應程度方向的安穩性，L4–L5椎弓根螺釘+左右連通棒可以供應豎直方向的安穩性[7-8,16]，此中文獻[7-8,12]采取的腰椎–骨盆固定方式均沒有應用S1貫通螺釘。

本文對于U型骶骨骨折采取三類固定方法進行固定，并對L4上外表加以400N豎直向下的力并且7.5N·m不同方向的扭矩（前屈、后伸、軸向轉動—左旋、側彎—左彎）后，由圖5可知，相近載荷功效下，不管是坐姿還是站姿，采取L4L5+S1+IS進行固定的骶骨骨折受力后構成的骨折裂縫值遠遠小過采取L4L5+IS進行固定的骶骨骨折構成的骨折裂縫分離值。

另外，內固定物可以承受的最大應力是反映其安全功能的規范之一，所承受的最大應力越大，越較易造成內固定物的毀壞并且固定失效。由圖7能夠看出，相近載荷功效下，不管是坐姿還是站姿，采取L4L5+S1+IS進行固定的骶骨骨折在內固定物構成的最大應力值均小過采取L4L5+IS進行固定骶骨骨折在內固定物構成的最大應力值。一樣，椎間盤承受應力的大小是手術優劣的一個首要指標，椎間盤承受的最大應力越大，越較易造成腰椎間盤退變，進而激發下腰痛等病癥[29-30]，由圖8、圖9能夠看出，相近載荷功效下，不管是坐姿還是站姿，采取L4L5+S1+IS進行固定的骶骨骨折在椎間盤構成的最大應力值與采取L4L5+IS進行固定骶骨骨折在椎間盤構成的最大應力值差異不大。

因為S1貫通螺釘?shù)拇嬖?，促使骶骨骨折領域與周邊的骶骨有效的固定在一塊，強化了程度方向的固定。由此能夠看出，含蓋S1貫通螺釘?shù)难怠桥韫潭ǚ绞降纳锪W(xué)特征高過沒有S1貫通螺釘?shù)难怠桥韫潭ǚ绞降纳锪W(xué)特征。對于本文提出的S1S2固定方法，由圖5可知，相近載荷功效下，不管是坐姿還是站姿，采取S1S2固定的骶骨骨折構成的骨折裂縫值宏大于采取L4L5+S1+IS固定的骶骨骨折構成的骨折裂縫分離值。由圖7能夠看出，相近載荷功效下，不管是坐姿還是站姿，兩類固定方法在前屈和左旋的功效力下，構成的最大應力值的差異較小，但在后伸或左彎功效力下構成的最大應力值的差異較大，因而針對采取L4L5+S1+IS進行固定骶骨骨折的患者，倡議術后減小后伸和側彎活動。

另外，由圖8、圖9能夠看出，采取L4L5+S1+IS進行固定的骶骨骨折在椎間盤構成的最大應力值遠小過采取S1S2進行固定骶骨骨折在椎間盤構成的最大應力值。由此可知，采取L4L5+S1+IS進行固定的骶骨骨折的生物力學特征優于采取S1S2固定的骶骨骨折的生物力學特征。

但是，采取腰椎—骨盆固定治愈U型骶骨骨折也存在部分不夠，有關論文報導術后引發的創傷大，個別患者會伴隨傳染產生[7,16]，因而在采取L4L5+S1+IS治愈流程中，須要注重傷口傳染。另外，因為采取腰椎—骨盆固定，會限定腰椎和骶骨的活動度，進而帶來下腰部疼痛，有關報導倡議在骨折愈合的8～12月間應取出內植入物[18]。

4論斷

本研發創建了U型骶骨骨折的有限元模型，對其三類手術固定后的生物力學言行進行了研發。L4L5+S1+IS在生物力學指標上綜合參考較為后最優于其余兩類固定方法，因而倡議針對治愈U型骶骨骨折的患者，能夠率先參考采取L4L5+S1+IS固定方法進行固定。
