內側半月板后角傷害有限元仿生模型建立
摘要:
對健康自愿者膝關節進行薄層磁共振掃描,將獲得Dicom信息導入Mimics中進行三維重建,建立含蓋半月板、關節軟骨及膝關節韌帶在內的膝關節三維模型,對模型進行外表解決后導入Ansys中進行靜態解析,應用解析結果與現存文獻結果進行較為,確定模型有效后在3-matic中建立不同型號的內側半月板后角傷害模型。本研發建立了含蓋內側半月板后角放射狀裂(白區、接壤區、紅區、完全扯破)、內側半月板后角水縱列、內側半月板后角程度裂、累及內側半月板后角的桶柄狀扯破等臨床常見內側半月板后角傷害。模型能夠拿來研發膝關節內側半月板后角傷害的生物力學體制。
要害詞:有限元解析;半月板;內側半月板后角;傷害模型;生物力學
膝關節半月板是一類纖維軟骨組織,擁有庇護軟骨、傳播載荷等性能 [1] 。半月板通過減小軟骨外表的壓力峰值來庇護關節軟骨 [2] 。半月板在膝關節機器場景中闡揚側重要的功效,它持久遭到忽然和頻頻的應力, 是身體最常見被扯破的組織之一 [3] 。半月板軸向載荷的功效在較大水平上取決于半月板的完好性[4]。半月板扯破會加大患骨關節炎的危害,針對大多數半月板傷害,暫沒有有效的治愈來完全修復半月板性能[5]。對半月板傷害的治愈和防備的改進須要理解造成半月板扯破產生和擴展的體制。
當半月板體部產生完全扯破或者半月板根部斷裂時,半月板得到了載荷分派性能。近年來,越來越多的研發職員選用有限元仿生解析方式來研發膝關節傷害的生物力學體制。2013年FaridDjoudi等[6]借用有限元模型對膝關節置換后膝關節及假體應力散布進行了研發。2016年ChaoWan等[7]借用建立的模型對脛骨不同扭矩下內側副韌帶力學言行進行解析。2016年KemalGokkus等[8]借用有限元模型對不同水平內側半月板脫位的膝關節應力散布改變進行了研發?，F(xiàn)在對于半月板后角不同型號傷害的膝關節有限元仿生模型研發較少。本研發應用健康自愿者膝關節薄層磁共振信息建立含蓋首要承重構造的膝關節數字化模型,依據纖維方向設置半月板的主方向拉伸模量及壓縮模量及垂直纖維方向拉伸模量及壓縮模量。在驗證模型的有效性后建立不同型號的內側半月板傷害模型,為研發內側半月板后角傷害后膝關節生物力學奠奠基礎。
1材料與方式
1.1資料選擇
1名健康成年男人自愿者(成年男人骨密度高,解剖標注清楚,三維重建結果更為牢靠),28歲,身高177cm,體重76kg,行膝關節X射線消除膝關節重病。
1.2設施
飛利浦Achieva3.0T磁共振成像體系、個體計算機(解決器英特爾Corei5-8400@2.80GHz六核;內存8GB(記憶科技DDR42667MHz);主硬盤英特爾NVMeSSDPEKKW12(128GB/固態硬盤)。
1.3軟件
專業醫學圖片重建軟件Mimics17.0、正向工程軟件3-matic、逆向工程軟件GeomagicStudi-o2012、有限元解析軟件ANSYS/Workbench16.0、操控體系Windows1064位專業版(Windows10Pro)。
1.4方式
1.4.1膝關節MRI掃描
持續膝關節0度伸直,采取3.0T、掃描膝關節矢狀面、設置層厚為1mm,層距為0mm,收集信息保管到個體計算機。
1.4.2膝關節幾何模型的創建
將膝關節信息導入Mimics軟件,分別手動選取各層面、半月板、股骨、脛腓骨、韌帶、關節軟骨等膝關節力學承載構造,重建處膝關節三維模型。進一步行外表平滑和形式學操控等一系列解決。在3-matic中刪除失效面,彌補平面空泛,刪除交叉、堆疊的三角。在geomagic中潤飾模型中的釘狀物,自相交等。以免模型中尖角,及錯邊問題造成FEA計算不收斂。并應用曲率工具,進行刪除再填充操控,進一步平滑外表。潤飾后結果以STP體例文件保管。
1.4.3膝關節三維有限元模型的創建
半月板如果為各向同性資料。此中橫軸方向和縱軸方向向彈性模量Ex=Ez=20MPa,而長軸方向彈性模量Ey=120MPa。橫軸方向和長軸方向泊松比V為0.2,而縱向泊松比為0.3。韌帶設置為長軸拉伸模量設置為215MPa,骨、關節軟骨設置為各向異性資料,骨彈性模量E=17000MPa,泊松比V=0.3;關節軟骨彈性模量E=5MPa,泊松比V=0.47[9,10]。碰觸設置:依據常態膝關節各一些心理狀況設置對應碰觸。設置半月板上外表及下外表體部與軟骨為不分離碰觸;設置半月板下外表前后角與脛骨軟骨為綁定碰觸。韌帶與骨、軟骨與骨、脛腓骨之間依據解剖構造設置綁定碰觸。
1.4.4檢查模型有效性
對膝關節模型進行邊緣束縛,對照有關文獻驗證模型的有效性。驗證明驗1、對脛骨上部加以134N向前的載荷,觀測脛骨平臺前向位移距離、前后交叉韌帶的應力大小。驗證明驗2、對脛骨下端依序加以不同大小方向向上載荷,記載脛骨軟骨的最大等效應力,與文獻[11]的研發結果進行較為。驗證明驗3、對脛腓骨遠端加以軸向位移束縛,對股骨加以760N向下軸向載荷,觀測內外側半月板的位移、應力、位移方向狀況。
1.4.5內側半月板后角傷害模型建立
在3-matic中對內側半月板后角,進行形式解決,建立內側半月板后角放射狀裂、內側半月板后角縱列裂、內側半月板后角程度裂模型,將縫隙進行光滑解決,檢驗無空泛、交叉面、堆疊三角燈外表問題后,導入ansys中進行賦值,及碰觸設置。
2結果
2.1常態膝關節重建結果

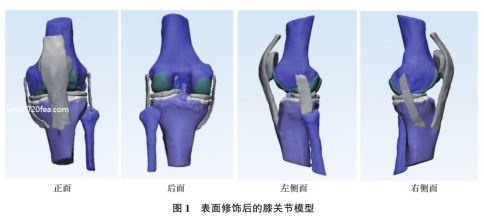

將Dicom信息導入Mimics中進行重建,外表解決后獲得模型如圖1所示,

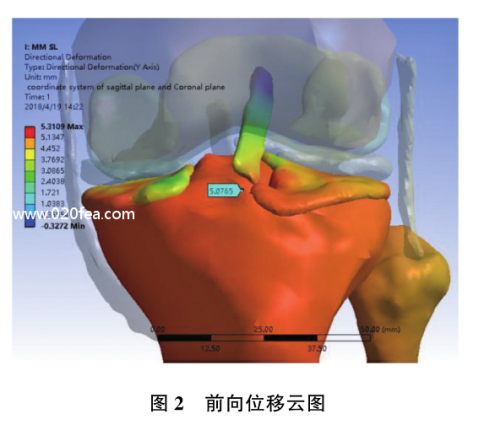

模型含蓋骨、軟骨、韌帶等膝關節首要構造,能夠在任何角度,任何截面進行觀測,以及能夠在模型上進行手術模仿,膝關節屈曲模仿等操控,相比MRI持續斷層圖片更直觀易懂。2.2驗證明驗結果脛骨在134N向前的載荷下脛骨平臺前向位移為5.1mm,如圖2所示。

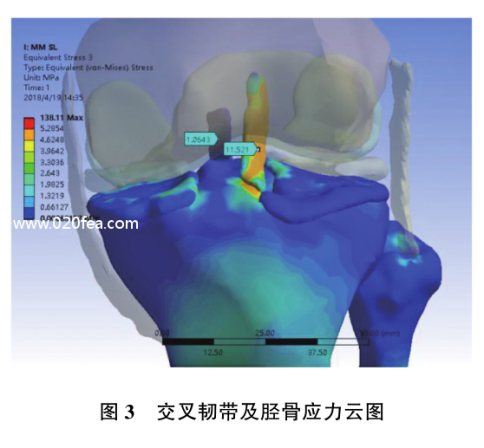

從圖3中能夠看出ACL的應力為11.521MPa,

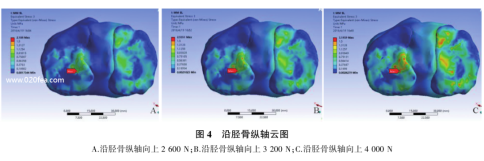

脛骨平臺ACL止點處存在應力集中。對脛骨下端依序加以體重3.4倍、4.2倍、5.2倍的方向向上的載荷時,脛骨軟骨的最大應力均位于脛骨平臺內側,分別為2.10MPa、2.56MPa、3.18MPa,如圖4所示。

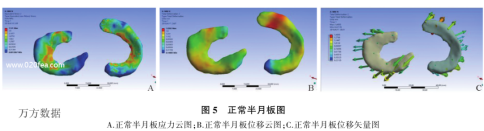

對脛腓骨遠端加以軸向位移束縛,對股骨加以760N向下的軸向載荷,同時對脛骨加以134N的前向載荷,觀測內外側半月板的位移、應力狀況。圖5示常態半月板在760N軸向壓縮載荷下半月板最大碰觸壓力為11.81MPa。
位移云圖因此半月板前后角位移首要為向下方的軸向位移,半月板體部兼有軸向及徑向位移。
2.3內側半月板后角傷害模型建立

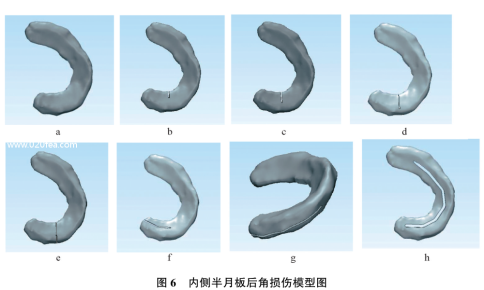

對常態內側半月板在3-matic中進行幾何形式學解決,獲得內側半月板后角放射狀裂(白區接壤區紅區完全扯破)、內側半月板后角縱列、內側半月板后角程度裂、累及內側半月板后角的桶柄狀扯破等臨床常見內側半月板后角傷害模型(圖6)。
a.常態內側半月板模型;b.內側半月板后角放射狀裂(白區);c.內側半月板后角放射狀裂(接壤區);d.內側半月板后角放射狀裂(紅區);e.內側半月板后角放射狀裂(完全扯破 );f.內側半月板后角水縱列;g.內側半月板后角程度裂;h.累及內側半月板后角的桶子柄狀扯破.
3研討

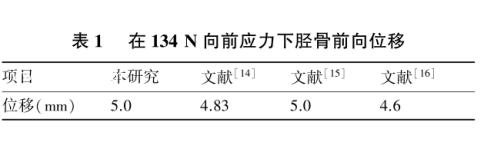

緊隨計算機仿生技巧不停進步,三維重建及有限元仿生解析方式有了蓬勃的成長[12]。它是將運用數學、固體力學及計算機科學互相交融而生成的產物,并成長變成一類高效益的生物力學研發方式。膝關節構造高難,幾何外形不規則,離體后膝關節組織力學屬性難以持續,與常規的體外標本生物力學實驗相比,有限元仿生解析可通過設置合理的邊緣前提對試驗場景進行準確操控,更確切地模仿膝關節的力學場景,可以獲得許多體內、外試驗很難獲取的數據。本研發通過薄層MRI信息創建了常態膝關節的有限元解析模型,構造完好、形式真切。在模型檢查中對脛骨加以134N向前的載荷后,計算獲得脛骨平臺前向位移為5.0mm,與有關文獻較為(表1),結果靠近。
從圖3中能夠看出脛骨前移時,ACL應力為11.521MPa,該結果與已有研發得出結果靠近[13],驗證研發中PCL等效應力為1.0MPa,結果和臨床論斷ACL限定脛骨前移的功效一致。對脛骨加以不同體重倍數應力時,脛骨軟骨最大應力為2.10MPa、2.56MPa、 3.18MPa,如圖4所示。與文獻[11]相比(表格2),二者數值相同,一樣驗證了模型的有效性。
模型中完好半月板在760N軸向壓縮載荷下內、常態半月板在760N軸向壓縮載荷下半月板最大碰觸壓力為11.81MPa。已有研發[17]也獲得了相似的結果。綜上所述,本研發所創建模型合理,與其余學者在體外試驗和膝關節有限元數值計算得出的結果一致,進而能夠驗證該模型有效、牢靠。內側半月板后根部扯破并非稀有,常見于老年患者,扯破嚴重牽連患者膝關節性能,且與心血管體系重病有關[18]。半月板后根扯破與半月板凸顯和骨性關節具有緊密聯系[19],當內側半月板后角產生傷害時,常會造成半月板環向應力消散,既而使關節間隙變窄,造成外側半月板力學場景變化。內側半月板后1/3有抵擋膝關節外旋的功效[20]。本研發基于常態膝關節有限元仿生模型上順利建立了內側半月板后角傷害模型,含蓋內側半月板后角放射狀裂(白區)、內側半月板后角放射狀裂(接壤區)、內側半月板后角放射狀裂(紅區)、內側半月板后角放射狀裂(完全扯破)、內側半月板后角水縱列、內側半月板后角程度裂、累及內側半月板后角的桶柄狀扯破等臨床常見的內側半月板后角傷害。通過MRI信息創建常態膝關節有限元仿生模型,通過試驗驗證了其有效性,并在此根基上創建了內側半月板后角傷害膝關節模型,涵蓋臨床上常見的內側半月板后角傷害;該模型能夠用來研發膝關節韌帶、半月板傷害體制,以及能夠頻頻應用,為開拓膝關節內側半月板后角傷害后膝關節生物力學奠定了根基。
