“康為醫療”模擬DR仿真教學系統機,DR仿真教學機,DR模擬教學機,X線攝影拍攝培訓機器

“康為醫療”模擬DR仿真教學系統機,DR仿真教學機,DR模擬教學機，是專門用于醫療培訓與教學的放射影像模擬教學培訓設備。本系統安全無輻射，可為影像技術專業與影像診斷專業的學員提供真實場景下的情境化實訓與考核環境。本系統擁有強大的病例庫，資料全部來源于真實臨床，也可根據教學需要自行編輯病例，訓練內容包括DR設備的使用、擺位、參數調節、圖片后處理、讀片及診斷報告的書寫?！翱禐獒t(yī)療”模擬DR仿真教學系統機,DR仿真教學機,DR模擬教學機生產廠家：咨詢400-622-6358

Dr一般指數字X線攝影。數字X線攝影術（digital radiography，DR）也是近期發展的一項新的數字成像技術，和計算機X線攝影（CR）有類似用途，但基本原理和結構均不同。

一、設備主要構成：

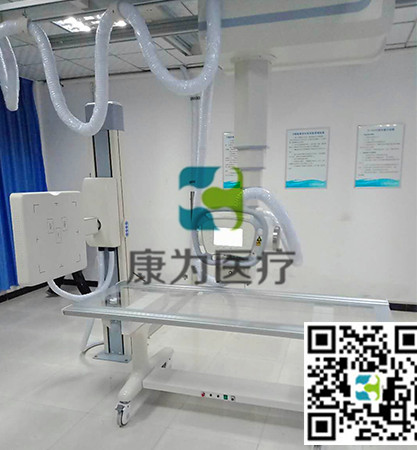

懸吊機械裝置，活動式攝影床，胸片架，X線球管模體，控制軟件工作站，圖庫、圖像后處理。
二、主要技術參數
1.懸吊機械裝置：吊架具有平衡裝置，可垂直伸縮，隨時制動。井字型天軌機架，縱向電動移動行程1800mm，橫向手動移動行程1800mm；球管垂直運動1450mmm,繞垂直軸旋轉±180°，繞水平軸旋轉：±90°。具有球管頭電動控制旋轉功能，可控制斜照角度,攝影距離和旋轉角度可測數顯。有自動1.5米位和自動1.8米位，自動立位和臥位的切換，自動對中。與真實醫用限束器可調節照射野。有自動防墜功能，安全可靠。
2.攝影床：活動攝影四向床,床面尺寸≥2000 mm×600mm，四個萬向輪，有自鎖裝置。床面相對床體可縱向移動，床面縱向行程：450mm±20mm（手動），床面橫向行程：250mm±10mm（手動），床面鎖定方式：電磁制動，腳踏開關。
3.立柱： Bucky上下行程：±1150±30mm，Bucky旋轉角度：+90°～-15°，Bucky中心離地最低距離：460±20mm
4.主機控制軟件：
(1)模擬真實DR操作界面：模擬當今主流DR 操作界面與工作流程。不需DR主機，沒有放射源，安全可靠。
(2)主控軟件具有國家軟件著作權證書。
(3)工作流程
患者信息登記，檢查部位選擇，模擬工作臺，曝光參數的調整，模擬工作站，患者圖像的瀏覽與處理，圖片打印。
(4)患者管理
可以手動登記患者檢查號、姓名、性別、身高、體重、年齡、檢查部位等。
可以增加或刪除患者需要檢查的體位。
(5)曝光模式與曝光參數
曝光模式分為：mAs、mA/ms、AEC三種，可以對kv、mAs、mA、ms、大小焦點等參數進行調節。
(6)體形選擇
可以選擇瘦、中、胖、兒童四種體型。
每個部位可基于預設的曝光參數分別進行調節。
(7)延時曝光
可以進行延時曝光，倒計時完成后，自動完成曝光。
(8)L、R的標記
曝光完成后，可以在圖像上標記左右。
(9)每個部位都有擺位圖和擺位指導。
(10)參數預設
可以對每個部位里的不同體型分別進行默認參數的預設。攝影過程中會自動加載對應的預設參數，方便快速調節。
(11)全真的操作界面，共有6個部位87個位置。
    頭顱（20個）
1-1頭顱后前位（正位）；1-2頭顱側位；1-3顴弓頜頂位；1-5湯氏位；1-6蝶鞍側位；1-7勞氏位；1-8許氏位；1-10梅氏位；1-11顳頜關節張、閉口位；1-12內聽道經眶位；1-13斯氏位；1-14莖突前后位；1-15莖突側位；1-16眼眶后前位；1-17鼻骨側位；1-18柯氏位；1-19瓦氏位；1-20面骨后前位；1-21下頜骨后前位（正位）；1-22下頜骨側位
胸部（12個）
2-1胸部后前位（正位）；2-2胸部側位；2-3胸部前弓位；2-4心臟后前位（正位）；2-5心臟左側位；2-6心臟右前斜位（第一斜位）；2-7心臟左前斜位（第二斜位）；2-8胸骨后前位（正位）；2-9胸骨側位；2-10胸鎖關節后前位；2-11膈上肋骨后前位；2-12膈下肋骨前后位
腹部與骨盆（7個）
3-1腹部仰臥前后位（正位）；3-2腹部站立前后位；3-5膀胱前后位；3-6骨盆前后位（正位）；3-7恥骨和坐骨后前位；3-8骶髂關節前后位；3-9骶髂關節斜位
脊椎（15個）
4-1寰椎、樞椎張口位；4-2頸椎前后位（正位）；4-3頸椎側位；4-4頸椎前后斜位；4-5胸椎前后位（正位）；4-6胸椎側位；4-7腰椎前后位（正位）；4-8腰椎側位；4-9腰椎前后斜位；4-10腰骶關節前后位（正位）；4-11腰骶關節側位；4-12骶椎前后位（正位）；4-13骶椎側位；4-14尾椎前后位（正位）；4-15尾骨側位
上肢（17個）
5-1手后前位（正位）；5-2手側位；5-3手后前斜位；5-4腕關節后前位（正位）；5-5腕關節側位；5-6腕關節尺偏位 ；5-7尺橈骨前后位（正位）；5-8尺橈骨側位；5-9肘關節前后位（正位）；5-10肘關節側位；5-11肱骨前后位（正位）；5-12肱骨側位；5-13肩關節前后位（正位）；5-14肩關節側位（穿胸位）；5-15肩胛骨前后位（正位）；5-16肩胛骨側位；5-17鎖骨后前位（正位）
下肢（16個）
6-1足前后位（正位）；6-2足內斜位；6-3根骨軸位；6-4根骨側位；6-5踝關節前后位；6-6踝關節側位；6-7脛腓骨前后位（正位）；6-8脛腓骨側位；6-9膝關節前后位（正位）；6-10膝關節側位；6-11髕骨軸位；6-12股骨前后位（正位）；6-13股骨側位；6-14髖關節前后位（正位）；6-15髖關節側位；6-16髖關節蛙形位
5.圖像瀏覽和處理：(1)窗口布局的自定義功能；(2)可對顯示在圖像上的信息進行設置；(3)提供多種調窗方式，可以快速調窗，也可以預設窗值，默認有腦部、骨骼、肺部、腹部等預設，并具有負像功能；(4)偽彩色的圖像處理功能，并具有１０種以上默認預設；(5)LUT變換有對數、對數lnv、S、線性等選項。(6)提供圖像濾波功能，有中等、模糊、更模糊、銳利、更銳利、散焦、重疊、高斯等濾波預設；(7)測量功能：測量直線和折線長度，橢圓、矩形和多邊形面積的計算，角度、開角、四點角、cobb’s角等角度測量，垂直線、平行線的繪制和測量。測量單位可以選擇像素、納米、微米、毫米、厘米、米、英寸、英尺、碼等單位。像素統計可以選擇最小值、最大值、平均值、標準差、傾斜度和峰值；(8)圖像的移動、水平翻轉、旋轉（順時針90度、逆時針90度、180度）、縮放功能；(9)顯示dicom標簽，分為常用標簽的顯示和全部標簽的顯示；(10)提供比例尺功能；(11)窗口復位功能；(12)可以將處理過的圖像和原圖像導出至剪切板；(13)具有DICOM打印功能，可以把圖像發送到DICOM打印機打印；(14)具有膠片打印和排版功能，可以設置圖像位置，圖像DPI，選擇是否打印圖像和批注，選擇彩色打印還是單色打印，選擇打印紙張，打印方向，設置頁邊距，選擇打印數量，設置打印頁碼范圍等。
▲DR數字成像技術仿真軟件
可開展10個實驗項目：
（1）X線能譜特性
（2）DR場景擺位訓練
（3）X線劑量與半價層測量
（4）X線球管熱容量與散熱特性測量
（4）放射成像相關術語的含義及其對圖像的影響
（5）成像流程及操作介紹
（6）曝光參數對圖像的影響
（7）病人擺位及投影角度對圖像的影響
（8）仰臥位腹部與胸部攝影
（9）頭部攝影
（10）腳踝部位攝影
6.控制電腦
CPU酷睿雙核及以上，主頻≥3.6GHz。  內存容量≥4G。 硬盤容量≥1TB。 工作站顯示器≥21吋液晶顯示器。 100M網絡接口。預裝正版64位windows7以上版本。
7.擺位指導
不少于80張電子擺位指導卡片，包括攝影目的、攝影體位、中心線，標準片顯示。
