核磁共振(MRI),又叫核磁共振成像技術。是繼CT后醫學影像學的又一重大進步,在1933年由美國物理學家伊西多·艾薩克·拉比首次實驗成功。自70年代應用以來,它以極快的速度得到發展。一、機架

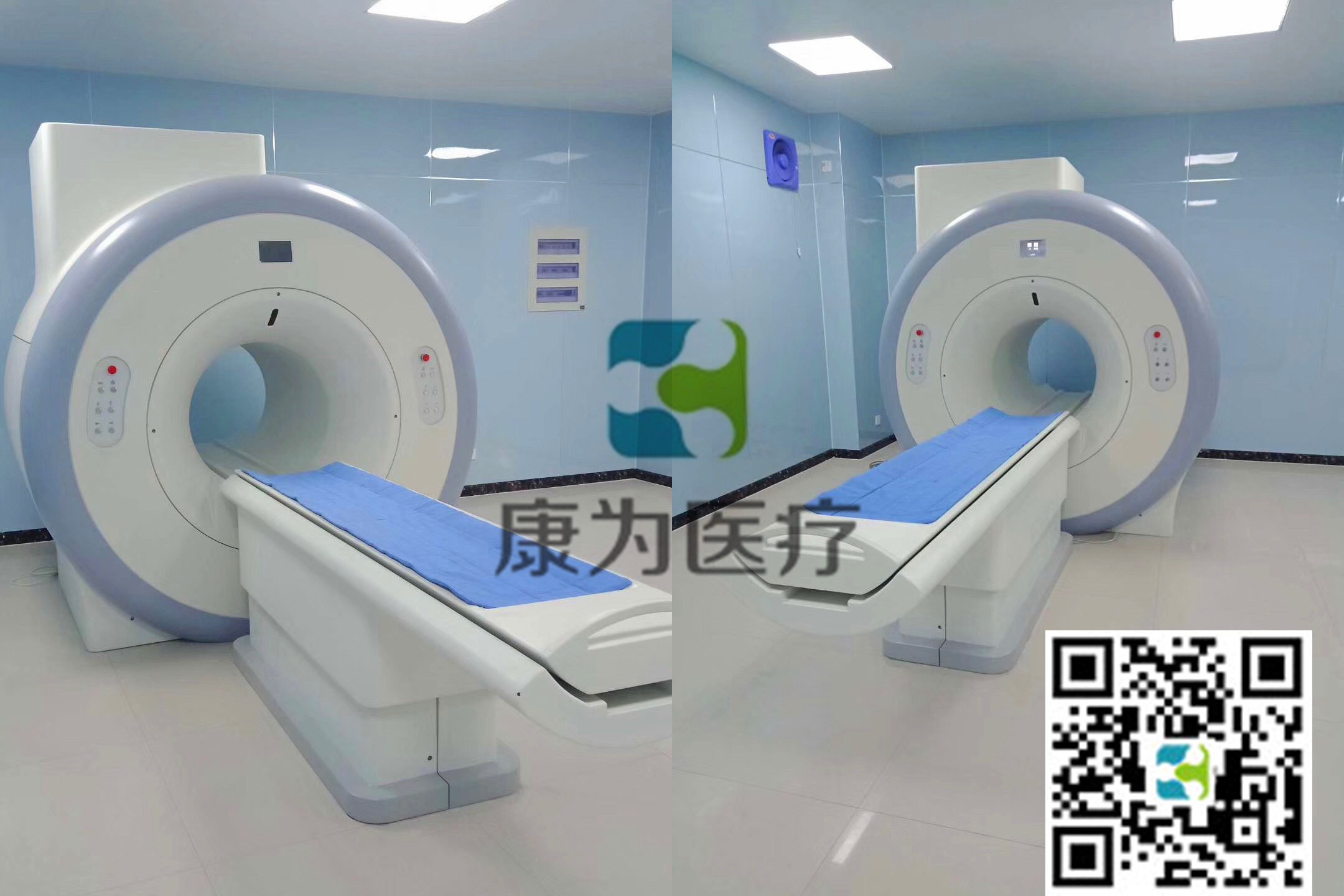

機架配置:2330*2200*1600mm。機架孔徑:700mm。機架兩側分別各帶一塊控制面板,具備控制床面升降、前后運動,控制激光定位系統、“急?!钡劝粹o,機架頂側具有一塊液晶顯示屏,可顯示各項機械運動參數。一鍵到達主磁場中心功能,使掃描部位快速準確進入主磁場中心位置。
二、掃描床
長2350mm,寬500mm。水平運動范圍:1300mm。固定式。掃描床承載重量≥150KG。
三、控制電腦
CPU酷睿雙核及以上,主頻≥3.6GHz。 內存容量≥4G。 硬盤容量≥1TB。 工作站顯示器≥21吋液晶顯示器。 100M網絡接口。預裝正版64位windows7以上版本。
四、主控軟件
全真模擬當今主流MRI掃描工作站的工作流程。
定位圖像的掃描采用動態出現的方式,與真實MRI模式相似。
掃描圖像與MRI機掃描出現方式一致,動態一幅幅出現,使用戶如同使用真實MR。
具有一定的圖像顯示與處理功能。
五、系統掃描設定
(1)掃描模式設置:SAR和dB/dt設定、自動移床、自動傳輸?shù)?
(2)門控設置
六、掃描
(1)患者信息登錄:輸入患者ID,體重,檢查號,姓名,年齡等信息。
(2)掃描協議選擇:根據患者檢查的區域選擇子部位和相應掃描協議,可以一次性選擇多個協議并添加到掃描管理列表中。
(3)患者位置:修改患者體位,進入磁體方式,選擇線圈。
(4)掃描部位至少包括頭部、頸部、胸部、上肢、腹部、盆腔、下肢、垂體、膝關節、肩關節、頸椎、腕關節、胸椎、腰椎、肘關節、足部、踝關節等。
(5)定位掃描:可以調節定位掃描的掃描時間、采集時間、掃描范圍等參數,掃描后顯示三平面定位片。
(6)劃定位線:可以最多添加三組定位線,每組定位線都可以分別通過控制點對定位線進行范圍調節、傾斜角度調節、平移等操作??梢栽鰷p定位線的層數。
(7)劃飽和帶:可以最多添加三組飽和帶,每組飽和帶都可以分別通過控制點對飽和帶進行范圍調節、傾斜角度調節、平移等操作。
(8)掃描:可以調節掃描時間、采集時間、掃描范圍等參數。掃描中模擬真實機器圖像一幅一幅出現。掃描完成后可以繼續進行掃描管理列表中的其他掃描序列?;颊咄瓿蓲呙韬?,可以在圖像后處理界面查看和處理剛才掃描過的影像。
七、圖像處理
圖像處理基礎功能
(1)窗口布局的自定義功能,可分為1x1,1x2,2x1,3x2,3x3,4x3,4x4等布局方式;
(2)可對顯示在圖像上的信息進行設置;
(3)提供多種調窗方式,可以快速調窗,也可以預設窗值,默認有腦部、骨骼、肺部、腹部等預設,并具有負像功能;
(4)偽彩色的圖像處理功能,并具有10種以上默認預設;
(5)LUT變換有對數、對數lnv、S、線性等選項。
(6)提供圖像濾波功能,有中等、模糊、更模糊、銳利、更銳利、散焦、重疊、高斯等濾波預設;
(7)測量功能:測量直線和折線長度,橢圓、矩形和多邊形面積的計算,角度、開角、四點角、cobb’s角等角度測量,垂直線、平行線的繪制和測量。測量單位可以選擇像素、納米、微米、毫米、厘米、米、英寸、英尺、碼等單位。像素統計可以選擇最小值、最大值、平均值、標準差、傾斜度和峰值;
(8)圖像的移動、水平翻轉、旋轉(順時針90度、逆時針90度、180度)、縮放功能;
(9)顯示dicom標簽,分為常用標簽的顯示和全部標簽的顯示;
(10)播放功能,幀速可調整;提供循環播放;
(11)提供比例尺功能;
(12)窗口復位功能;
(13)可以將處理過的圖像和原圖像導出至剪切板。
(14)可以進行打印排版和打印設置,并可連接打印機打印圖像。
(15)MRI成像技術仿真系統
可開展8個實驗項目:
(1)磁共振信號檢測與射頻中心頻率確定
(2)磁場均勻性的測量與調節
(3)射頻脈沖角度的確定
(4)射頻線圈的電路原理與自動調諧匹配
(5)自旋回波(SE)序列成像
(6)反轉恢復(IR)序列成像
(7)梯度回波(GRE)和平面回波(EPI)序列成像
(8)磁共振偽影識別與成因分析
圖像處理高級功能
(1)支持MPR重建;
(2)支持MIP重建;
(3)支持3D容積重建;
(4)支持超過20種3D重建預設;
(5)支持3D模型分割、刪減等操作;
(6)支持虛擬內窺鏡。
八、三維人體解剖模型
分男性模型與女性模型;可獨立觀察男、女模的皮膚、肌肉、骨骼、循環系統、心臟、內分泌系統、神經系統、小腦、大腦、呼吸系統、橫膈膜、會厭、肺、生殖系統、泌尿系統等;可利用鍵盤的4個箭頭鍵與相關鍵使模型左轉、右轉、向下、向上,以及拉近與推遠;人體從上到下劃分不少于300個斷層,并有相應的斷層影像結構圖像。
