“康為醫療”中醫脈象模型,仿生模擬及波形合成中醫脈象模型(4臺/套)
所屬分類：中醫“四診”儀
- 產品型號：
- 點擊次數：
- 發布日期：2019/12/25
- 在線詢價
產品描述“康為醫療”中醫脈象模型,仿生模擬及波形合成中醫脈象模型(4臺/套)
產品介紹:
中醫脈象模型應用仿生模擬及波形合成方法，在高分子材料制成的模型手腕部（寸口處）產生12種以上常見的中醫脈象，這些脈象是中醫八綱脈的典型，是臨床辯證的基礎。熟悉這些基本脈象可以在實踐中舉一反三，逐步掌握診脈方法。本模型作為中醫脈象再現的信號源，可以用于診脈的教學過程，給學生創造良好的反復訓練實踐機會，是理想的教學工具，亦可用于脈象形成機理的體外實驗研究。脈象模型的問世，證實了現有脈圖的參數可以表述各種脈型的基本力學特征，所以用脈圖分析的方法可以替代手指切脈，實現脈象的可視化和定量分析，而且比切脈更具有可靠性和先進性。
一、模型組成：

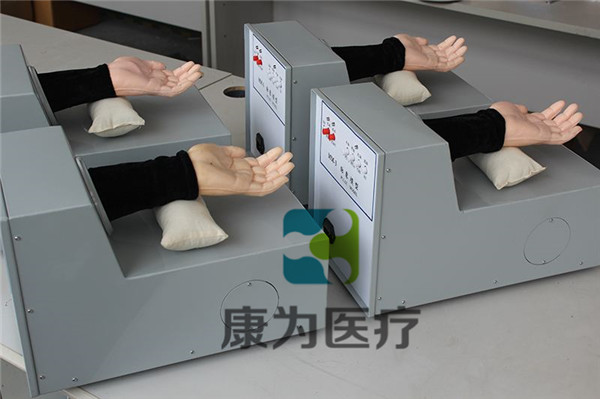

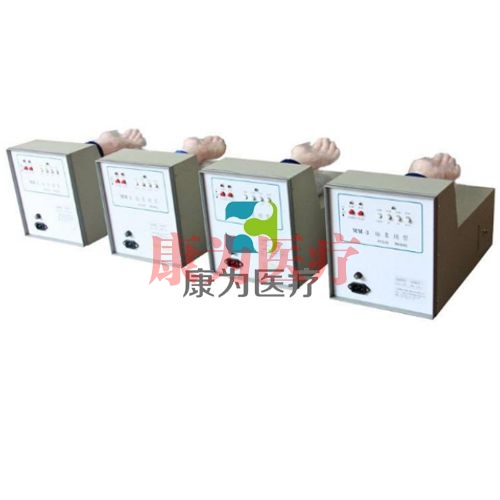

全套脈象模型由四臺（A、B、C、D）分體模型組成。
A組模型：輸出平、滑、遲、濡脈。
B組模型：輸出洪、革、浮、數脈。
C組模型：輸出弦、結、代、促脈。
D組模型：輸出沉、細、澀、弱脈。
二、系統框圖：
單片計算機→液壓系統→模擬仿真手。
單片計算機：EPROM中儲存多種數據，控制液壓系統工作。
液壓系統：為模擬人體動脈流的低壓、小流量液壓系統，利用波形成合成法，在管系中產生12種以上波動壓力波。

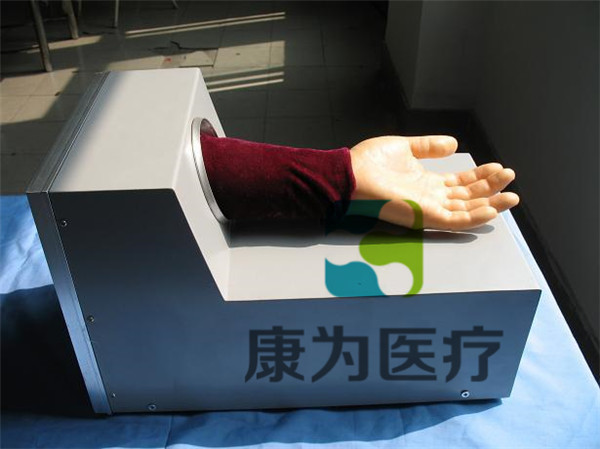

模擬仿真手：按真實解剖特點、位置制作的仿真模型，在橈動脈位產生12種以上脈動。
三、技術指標：
1、搏動信號源：輸出12種以上指感真實的脈象搏動信號（平、滑、遲、濡、洪、革、浮、數、弦、結、代、促等）。
2、波形參數：（n、t、w）：符合規定標準（見《中國脈診研究》一書）。
3、仿生手模型老化時間：大于3年。
4、最長連續工作時間：4小時。
5、分體模型尺寸重量：42×22×28cm（長、寬、高），14KG。
6、最大功耗：小于50VA。
7、電源電壓：交流220V±10%，50HZ或交流110V，60HZ。由用戶選擇后確定。
8、保險絲規格：交流220V時，0.5A；交流110V時，1A。
四、模型面板：
1、面板
2、外殼
3、仿真手模型
4、觀察窗口
5、注油孔（左側）
6、回氣孔（右側）
7、廢油孔
8、脈枕
9、護套
10、電源按鍵
11、電源指示燈
12、啟動按鍵
13、啟動指示燈
14、脈象選擇按鈕
15、脈象搏動指示燈
16、電源插座
五、操作說明：
（一）開機步驟：
1、當?shù)谝淮问褂脮r(shí)，應先將觀察窗（4）的小門打開，并將注油孔（5）和回氣孔（6）上的密封帽卸掉。
2、將電源線插入電源插座（16）。
3、根據需要按下脈象選擇按鍵（14）中的某一按鈕。
4、按下電源開關按鍵（10），此時電源指示燈（11）亮，同時脈象搏動指示燈（15）有節奏地閃爍，機內電子系統開始工作。此時，如指示燈（15）不亮或亮但不是有節奏的閃爍，則不能進行下一步操作。需要檢查儀器是否正?；蛑貜?fù)上述步驟。
5、按下“啟動”開關按鍵（12），此時啟動指示燈（13）亮，機內液壓系統開始工作，管系內產生搏動。
6、當需要變換脈象時，按下相應的脈象選擇開關（14）即可。
7、切脈方法：中指關處，三指并齊以指目按脈脊（指目約與皮膚呈45度，指力先由輕到重、再由重到輕，輕輕地推移，或三指施加不同壓力體會寸關尺三部脈象變化。但不可用力過猛，以致脈管完全阻斷）。
8、換能器采脈方法：可用換能器安置于關部，調節壓力，采錄從壓力25克至250克的脈圖系列（參考脈象儀有關使用說明書）。
9、如儀器使用頻率較高，在一年以后需用針筒從廢油孔（7）中抽出廢油，如果使用頻率不高，則時間可適當延長，抽出的廢油如沒有明顯的臟物，可從注油孔（5）注入繼續使用。
（二）關機步驟：
1、按下“啟動”按鍵使之復位，此時啟動指示燈熄滅。
2、再按下電源開關按鍵使之復位，此時電源指示燈熄滅。
六、注意事項：
1、初次運行或長期關機后第一次使用時，需試運轉5分鐘后，才可進入正常工作狀態，試運轉時應將四個“脈象選擇鍵”輪換切換一遍。
2、面板上的四個“脈象選擇鍵”不得全部置于空擋或全部按下。每次開機時，應始終保持有一個脈象按鍵按下工作，否則易使機會液體壓力急速升高，導致油管破裂。
3、機器電源接通后或在切換“脈象選擇鍵”（14）過程中，如發現脈象搏動指示燈（15）不亮或亮但不是有節奏地閃爍時，則說明儀器工作不正常，應關機后重新啟動。
4、長、短途運輸時，應先將回氣孔（6）用密封帽蓋住，以防漏油，運輸途中應避免強烈振動和倒置。
5、長期使用一段時間后，應從觀察窗中查看油缸中油位是否在油缸高度的二分之一以上，如低于二分之一處，應從注油孔用針筒緩緩注入相應代號的硅油（注油孔與針筒可用橡皮管連接，硅油油粘度為50度）。
6、本機工作時應平放于堅固的臺面上，搬動時最大傾斜程度不大于45度。
7、乳膠模型手嚴禁暴曬、撕拉、彎扭并遠離熱源，避免油液沾污，不用時，應用布套遮蓋。
8、機器應放置在通風、干燥、無直接光照、無腐蝕環境、室溫低于25度的房間內。
9、強烈建議使用時在乳膠手上套上塑料薄膜，使其保持干凈顏色和延長使用壽命。
